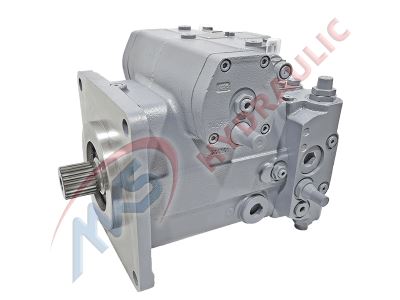

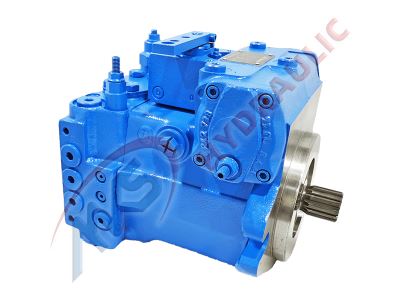

- 變量柱塞泵
.png)
.png)
- 產品介紹
- 產品型號
系 列
A4VG 系列 21
工作壓力
額定壓力40MPa，尖峰壓力45MPa
規 格
28、40、56、71、90、125、140、180、250
控制方式
NV — 不帶控制模塊的型號
DG — 直接控制的液壓控制
HD — 與先導壓力相關的液壓比例控制
HW — 機械伺服的液壓比例控制
EP — 電氣比例控制
EZ — 電子兩點式控制
DA — 與轉速相關的自動控制
特 性
– 斜盤設計軸向柱塞變量泵，用于閉式回路中的靜壓傳動。
– 流量與驅動轉速和排量成比例。
– 通過調節旋轉斜盤角度，可實現流量的無級調節。
– 當斜盤通過中位時，液壓油流動方向會平穩改變。
– 范圍廣泛的高度可調控制設備，具有不同的控制和調節功能，適合所有重要應用。
– 高壓側裝有兩個壓力溢流閥，以防靜壓傳動 (泵和馬達)過載。
– 高壓溢流閥也可作為補油閥使用。
– 內置補油泵充當補油泵和控制泵。
– 最大補油壓力受內置的低壓溢流閥限制。
– 與內置壓力切斷閥一樣作為標準配置提供
安全信息
– A4VG 泵設計用于閉式回路中。
– 軸向柱塞單元的項目規劃、安裝和調試必須由合格人員進行。
– 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。如有需要，可向博世力士樂索取。
– 運行期間及運行后不久，軸向柱塞單元 (特別是電磁鐵) 可能存在造成灼傷的風險。應采取適當?shù)陌踩胧?(例如穿著防護服)。
– 軸向柱塞單元的特性可能會因不同的工作條件 (工作壓力、油液溫度) 而改變。
– 工作管路油口：
· 油口和固定螺紋設計用于最大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
· 工作管路油口和功能油口僅用于液壓管路。
– 必須遵循此處包含的數據和說明。
– 該產品不能作為一個遵循 ISO 13849 的通用機械安全概念的部件被批準。
– 采用以下緊固扭矩：
· 接頭：
有關所使用接頭的緊固扭矩，請參見制造商說明。
· 安裝螺栓：
對于具有符合 DIN 13 標準的 ISO 公制螺紋和符合 ASMEB1.1 標準的螺紋的安裝螺栓，我們建議根據 VDI 2230 檢查各個箱體的緊固扭矩。
· 軸向柱塞單元的螺紋孔：
最大允許緊固扭矩 MG max 對于內螺紋孔是最大值，不得超過該值。有關數值，請參見下表。
· 鎖緊螺釘：
對于隨軸向柱塞單元提供的金屬鎖緊螺釘，應采用鎖緊螺釘所需的緊固扭矩 MV。
安裝注意事項
在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。在停用相對較長的時間后，也必須遵守上述注意事項，因為，軸向柱塞單元可能通過液壓管路將液壓油排回到油箱中。
特別是在“傳動軸向上”安裝位置，必須徹底進行注油和排氣，否則會存在無油運轉等危險。
泵殼體內的殼體泄油必須通過最高泄油口 (T1、T2) 排放到油箱。
對于多個設備的組合，應確保不超過每個設備的相應殼體壓力。當設備的泄油口存在壓差時，必須更換共用的泄油管路，以使在任何情況下，都不超過所有連接設備的最小允許殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。
為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。
在所有工況下，吸油管路和泄油管路必須通入油箱中最低油位以下的位置。允許吸油高度 hS 源自總壓力損失；但卻不得高于 hS max = 800 mm。在運轉期間，油口 S 處的最小吸油壓力還不得降至 0.8 bar 以下 (冷啟動絕對壓力 0.5 bar)。
– 規格 71 至 250
使用“驅動軸朝上”安裝位置時，需要 R1 油口 (特殊型號)。
– 如果不能在最后的安裝位置通過 X1 至 X4 加注行程腔體，則必須在安裝之前執行此操作。
– 為防止被意外啟動和損壞，行程腔體必須通過油口 X1、X2或 X3、X4 排氣，具體視安裝位置而定。
– 對于某些安裝位置，可以預料到對控制特性的影響。重力、凈重和殼體壓力可導致控制特性出現輕微變動，并使響應時間有所改變。
